D X F 測 定 ツ ー ル ス タ ー ト ア ッ プ ガ イ ド
アパレルCAD用 寸法測定スタンドアロンツール 完全マニュアル
バージョン v41 | 2025年9月
🚀 3分で始める
ダウンロード
- GitHubリリースページから最新版（0922-41）をダウンロード
0922-41dxf-measure-standalone.htmlを保存- デスクトップ等のアクセスしやすい場所に配置
起動
- HTMLファイルをダブルクリック
- ブラウザが自動的に起動
- 測定ツールの画面が表示
DXF読み込み
- ファイルをブラウザにドラッグ&ドロップ
- または「ファイル選択」ボタンから読み込み
- 図面が自動表示される

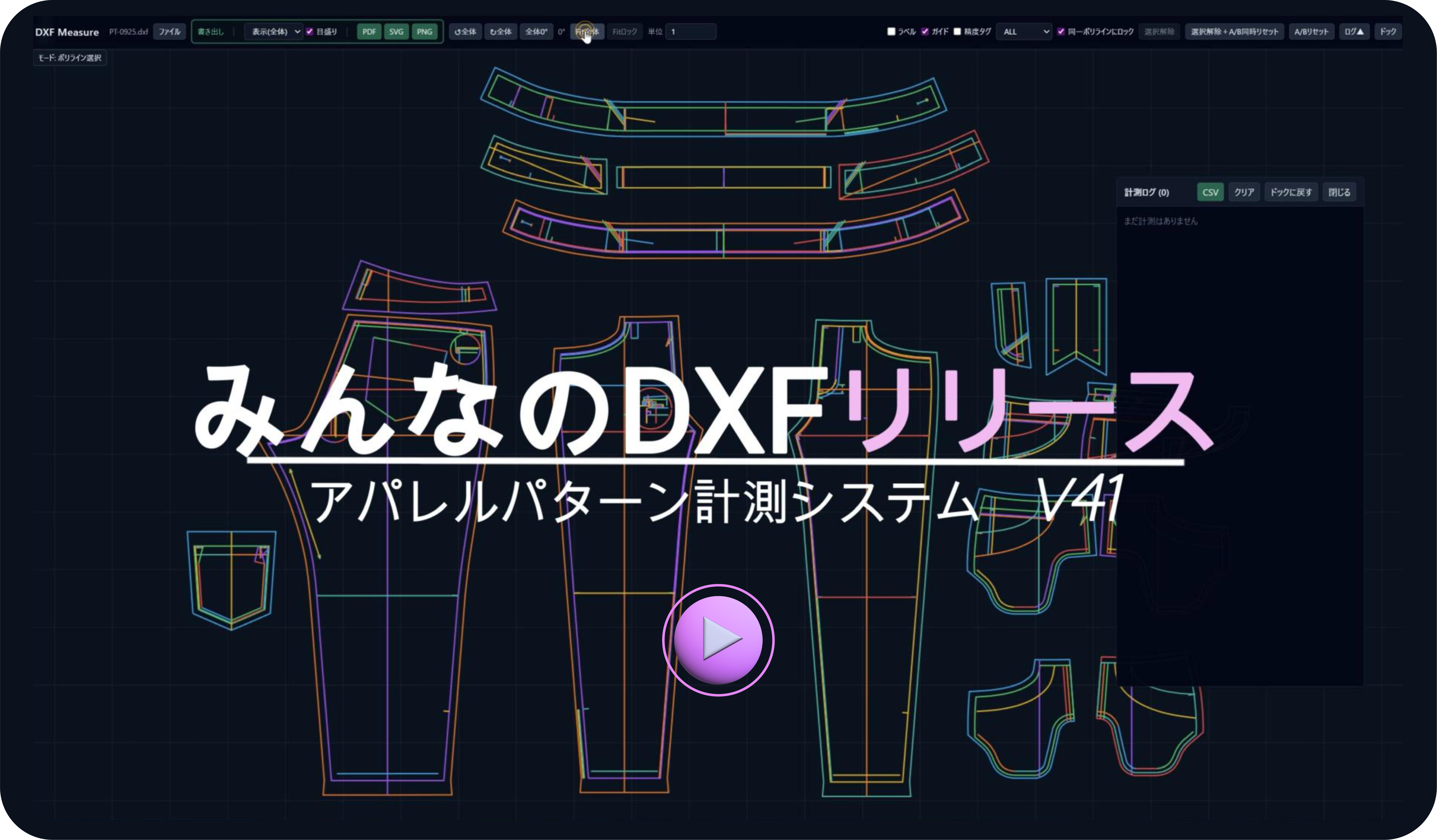

🎬 操作動画
🎯 こんな方におすすめ
アパレル企業
高額なCADソフトなしで寸法測定が可能
パタンナー
フリーランスでも本格的な測定ツールを
学生・教育機関
学習用に最適な無料ツール
生産管理
現場での寸法確認作業を効率化
基本操作
測定の基本
| 操作 | 方法 | 用途 |
|---|---|---|
| 沿い距離測定 | 線分をクリック → 測定開始 | 袖ぐり、衿ぐりなどカーブの実寸 |
| 直線距離測定 | A点クリック → B点クリック | 2点間の直線距離 |
| 幅/丈測定 | 幅/丈ボタン → 測定 | 水平・垂直方向の寸法 |
| 測定キャンセル | ESCキー | 測定中の操作を中止 |
※ DXF の作りによっては Shift+クリック の水平/垂直拘束が効かない場合があります。その際は幅/丈の数値を目安に確認してください。
測定値の見方
① 沿い距離（青太線）
カーブに沿った実際の長さ。袖ぐりや衿ぐりの実寸測定に使用。
② 直線距離（灰点線）
A点からB点への直線距離。
③ 幅/丈（橙L字）
水平方向の幅と垂直方向の丈。画面基準またはDXF座標基準で切替可能。
詳細機能
パーツ管理
- ブロック（パーツ）ごとの表示切替
- パーツ名の変更（ダブルクリックで編集）
- ヘッダーの「↺パーツ / ↻パーツ / パーツ0°」で90度単位の回転
- 設定は図面ごとに自動保存
測定ログ
- 全測定履歴を自動記録
- 部位メモの追加（股ぐり、肩線など）
- CSV形式での書き出し
- ドック表示/フローティング表示の切替（ログ▲/ログPOPボタン）
便利な機能
🔒 同一ポリラインロック
測定したい線分だけを選択可能。重なった線がある場合に便利。
🔄 全体回転 & フィット
ヘッダーの「↺全体 / ↻全体 / 全体0°」で向きを調整し、「Fit全体」「Fitロック」で素早く整列できます。
⌨️ ショートカット
Shift+クリックで水平/垂直制約、ESCでキャンセルなど。
活用のコツ
アパレル現場での使い方
🎯 袖ぐり・衿ぐり測定
沿い距離測定でカーブの実寸を正確に測定。パターンメイキングの必須機能。
📏 着丈・身幅測定
幅/丈測定で基本寸法を素早く確認。仕様書作成に便利。
📝 部位メモ活用
測定ログに「前股ぐり」「後肩線」などメモを追加して管理。
効率的な作業フロー
- パーツ名設定：最初に前身頃、後身頃などパーツ名を設定
- ロック機能活用：同一ポリラインロックONで測定対象を限定
- 測定実施：必要な箇所を順次測定
- ログ確認：測定ログで数値確認、部位メモ追加
- CSV出力：Excel等で活用
「同一ポリラインにロック」をONにすると、測定したい線だけを選択できます。
重なった線がある場合に特に便利です！
書き出し機能
📊 CSV出力
- 用途: Excel / Googleスプレッドシートで測定ログ管理
- 対応環境: Windows / macOS の Excel 2019・2021・Microsoft 365、Googleスプレッドシート
- ポイント: BOM付きUTF-8で文字化けなし。目盛り設定は不要です。
🎨 SVG出力
- 用途: Illustratorでパターン修正・注釈を加えたいとき
- 対応環境: Windows / macOS の Illustrator 2021 以降（Creative Cloud）
- ポイント: 目盛りONなら20mm余白付き実寸ガイド、OFFでクリーンなアートボード。
📄 PDF出力
- 用途: 実寸印刷で検品・寸法チェック
- 対応環境: Windows / macOS の Adobe Reader・Edge・Chrome 印刷ダイアログ
- 手順: 目盛りON推奨。印刷時は「実際のサイズ(100%)」「用紙に合わせない」を選択。
🖼️ PNG出力
- 用途: PowerPoint / Keynote / Googleスライド等の資料貼付
- 対応環境: Windows / macOS の Office 2019・2021・Microsoft 365、Google Workspace
- ポイント: 目盛りOFFで資料に馴染む。正確な寸法確認はPDFを併用。
単位スケール設定
• 画面回転は表示のみで、書き出し（SVG/PNG/PDF）には反映されません
• 大規模なファイルでは書き出しに時間がかかる場合があります
• ブラウザによって書き出し品質が異なる場合があります
| DXFの単位 | 出力したい単位 | 設定値 | 計算式 |
|---|---|---|---|
| mm | mm | 1 | 等倍 |
| mm | cm | 0.1 | mm × 0.1 = cm |
| cm | mm | 10 | cm × 10 = mm |
| inch | mm | 25.4 | inch × 25.4 = mm |
セキュリティについて
データの取り扱い
📍 ローカル完結型の動作
このツールはお使いのブラウザ内だけで動作します。インターネット接続は不要で、外部サーバーとの通信は行いません。
🔒 データの保存場所
図面データや測定結果は、ブラウザのローカルストレージ（お使いのPC内）にのみ保存されます。クラウドへのアップロードは行われません。
📂 ファイルの処理
DXFファイルはブラウザのメモリ上で処理され、処理後は自動的に破棄されます。
企業でご利用の場合
🖥️ 推奨動作環境
• ブラウザ：Chrome/Edge（推奨）、Firefox、Safari
• OS：Windows 10以降、macOS 10.15以降
• メモリ：4GB以上推奨
• オフライン動作：可能（初回読み込み後）
| 確認項目 | 状況 | 補足説明 |
|---|---|---|
| 外部通信 | なし | ネットワークを遮断した環境でも動作可能です |
| インストール | 不要 | HTMLファイル1個のみ、レジストリ変更なし |
| 管理者権限 | 不要 | 一般ユーザー権限で実行可能 |
| ソースコード | 公開 | GitHubで全コードを確認できます |
| ライセンス | Apache 2.0 | 商用利用・改変・再配布が可能 |
よくあるご質問
❓ どのCADのDXFに対応？
一般的なアパレルCADが出力するDXF形式に対応。パターンのカーブはポリラインとして処理され、袖ぐりや衿ぐりの沿い距離を正確に測定できます。
❓ カーブの測定はできる？
はい、ポリライン形式のカーブは沿い距離測定で実寸を計測可能。ただし円弧（ARC）やスプライン（SPLINE）は直線近似で表示される場合があります。
❓ 機密図面を扱っても大丈夫？
図面データは外部に送信されることはありません。ただし、お使いのPCのセキュリティ状態もご確認ください。
❓ IT部門の承認は必要？
社内規定によって異なります。HTMLファイルの実行に関する規定をご確認ください。
❓ セキュリティリスクは？
公式リポジトリから入手すれば、一般的なセキュリティリスクは低いです。改変されたファイルにはご注意ください。
❓ データはどこに保存される？
設定や測定ログはブラウザのローカルストレージ（お使いのPC内）に保存。容量制限により古いデータが削除される場合があります。
このツールはJavaScriptで記述されたクライアントサイドアプリケーションです。
以下の技術仕様をご確認いただけます：
• 使用ライブラリ：DXFパーサー（ローカル処理用）
• 外部API：使用していません
• Cookie：使用していません
• WebSocket：使用していません
詳細はGitHubのソースコードをご確認ください。
透明性への取り組み
- オープンソース：全てのコードをGitHubで公開しています
- コミュニティ開発：修正や改善の履歴が全て記録されています
- Issue管理：問題や要望は公開で記録していますが、対応や回答には時間がかかる場合があります
- 定期更新：セキュリティや機能の改善を継続的に実施
🌱 開発者より
私自身、アパレル業界で働くデザイナーです。現場の不便を解決したくて作りました。
安心してお使いいただけるよう、できる限り透明性を保って開発しています。
要望やバグ報告についてはすぐに対応できない場合があります。デザイナーとして初期アイデアやプロトタイプの提供を重視しており、修正対応には限界がありますことをご了承ください。
既知の制約事項
• 円弧・スプライン曲線は直線近似で表示されます
• 画面回転は表示のみで、書き出しには反映されません
• 大規模ファイル（10MB以上）では動作が重くなる場合があります
• ローカルストレージの容量制限により、保存データが削除される可能性があります
詳細な対応状況は、GitHubのREADMEをご確認ください。
